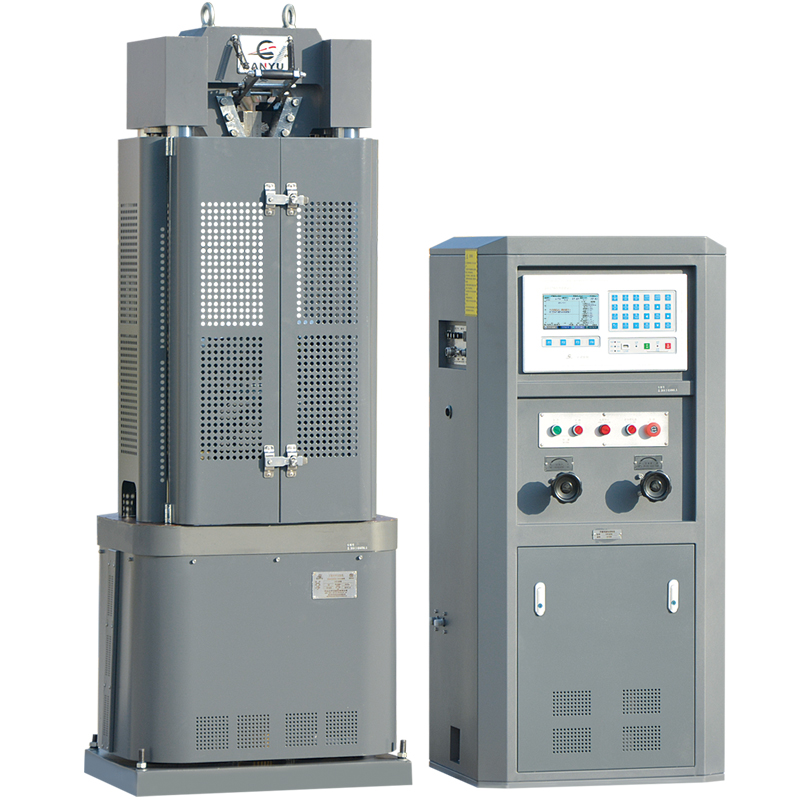

WE-600B万能材料试验机

WE-600B万能材料试验机

试验机是根据GB/T2611-2007《试验机通用技术要求》等国家标准制造的。主机采用四柱双丝杆液压夹紧、双空间、精密间隙密封油缸下置式主机,主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验
应用领域

万能材料试验机

适用物料

万能材料试验机

全国24小时销售热线:

0317-7777829

试验机是根据GB/T2611-2007《试验机通用技术要求》等国家标准制造的。主机采用四柱双丝杆液压夹紧、双空间、精密间隙密封油缸下置式主机,主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验,配置相应附具也可用于管材的压扁、扩口、弯曲、卷边试验,适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB-T7314-2005《金属材料室温压缩试验方法》及GB228-2010《金属材料室温拉伸试验方法》、GB/T232-2010《金属材料弯曲试验方法》等;也能满足GB/T246-2007《金属管压扁试验方法》,GB/T242-2007金属管扩口试验方法》,GB/T245-2008《金属管卷边试验方法》等国家标准等要求。


突出优势

功能用途和结构特点

它主要用于测试和分析金属和非金属材料的力学性能,如拉伸、压缩、剪切、弯曲等,以及金属管的压扁、膨胀、弯曲和压接试验。采用应力、应变、位移等闭环控制方法.获得了最大力、抗拉强度、屈服强度、抗弯强度、抗压强度、弹性模量和伸长率等参数。符合GB、ISO、JIS、ASTM、DIN等国际标准。

.主机特征

主机采用六柱双间隙、精密间隙密封缸底型,拉力空间位于主机顶部,压缩弯曲试验空间位于移动横梁与工作台之间。

.传输系统特征

移动横梁由电机、摆线针轮减速器、链轮和螺母螺杆副驱动,实现张力和压缩空间的调整。

.液压系统特征

1)采用低噪音、稳压的柱塞泵轮式泵;

2)电力系统与操作平台的一体化设计,操作方便,节省了实验空间;

3)表面采用喷塑处理,外观美观。

.控制系统特征

全数字化测控系统具有许多先进的特点和技术创新,主要体现在:

4.1实现了试验力和试样变形的测量。

4.2数据采集系统由一个多通道、高精度的24位A/D转换通道组成。

4.3选用BB、AD、Xilinx等原创名牌集成设备,全数字化设计;

4.4按照PCI总线标准,微机自动识别和安装,实现即插即用测试;

4.5电子测量系统没有模拟元件,例如电位器,以确保互换性,方便维修和更换。



工作原理

采用液压传动、电液伺服控制技术和计算机数据采集与处理技术,实现闭环控制。

用于制造和自动检测的高精度材料测试设备由四部分组成:主机、油源(液压电源)、测控系统和测试附件;测试力由四部分组成:主机、油源(液压电源)、测控系统和测试附件。试验力600 kN,测试机的精度等级是1级。

试验机是六柱双空间结构,上梁与下梁之间的张力空间,下梁与试验台之间的压缩空间。测试空间通过链轮和螺钉的旋转自动调整,以使下横梁上下移动。标准模型采用V形和平面夹紧夹紧圆柱试件和板试件进行拉伸试验;标准模型下横梁的底端装有上压力板,试验平台装有球形结构的下压力板,可直接用于压缩试验。




技术参数

       最大试验力:600KN ;
  准确度等级:1级;
  中梁升降速度:320 mm/min;
  压缩面最大间距:600 mm;
  拉伸最大间距:700 mm;
  两立柱间有效距离:375mm;
  活塞行程:200 mm;
  活塞移动最大速度:120 mm/min;
  圆试样夹持直径:Φ13 mm –Φ40mm;
  扁试样夹持厚度:0 mm -20mm;
  弯曲试验支点最大距离:300 mm;
  上下压板尺寸:Φ200mm;
  主机外形尺寸:800 mm×620 mm×1900 mm;
  油源柜尺寸:550 mm×500 mm×1200 mm;
  整机功率:2.2 kW(油泵电机1.5kW,升降电机0.4kW);
  油源柜重量:100 kg;
  主机重量:约1800 kg;
